Hej! Ako dodávateľ skrutiek sa ma často pýtajú, či je možné previesť medzi metrickými a imperiálnymi veľkosťami skrutiek. Je to otázka, ktorá prichádza veľa, najmä pri riešení medzinárodných projektov alebo keď máte kombináciu nástrojov a materiálov z rôznych častí sveta. Poďme sa teda ponoriť do tejto témy a uvidíme, či dokážeme vyčistiť určitý zmätok.
Po prvé, čo sú metrické a imperiálne veľkosti skrutiek? Veľkosti metrických skrutiek sú založené na metrickom systéme, ktorý používa milimetre (mm) na meranie vecí, ako je priemer, rozstup a dĺžka skrutky. Na druhej strane sú veľkosti cisárskych skrutiek súčasťou cisárskeho systému, ktorý používa palce a zlomky palca. Napríklad metrická skrutka môže byť označená ako M5 x 0,8, kde M5 znamená, že priemer je 5 mm a 0,8 je výška tónu (vzdialenosť medzi závitmi). Imperiálna skrutka by však mohla byť niečo ako #8 - 32, kde #8 sa vzťahuje na priemer a 32 je počet nití na palec.
Môžete teraz previesť medzi týmito dvoma systémami? Krátka odpoveď je áno, ale nie je to vždy jednoduché. Jednou z hlavných výziev je, že metrické a cisárske systémy majú rôzne normy pre to, ako merajú skrutky. Napríklad profily vlákna (tvar vlákien) sa môžu meniť medzi týmito dvoma systémami. Metrické vlákna majú zvyčajne uhol 60 stupňov, zatiaľ čo niektoré cisárske vlákna môžu mať iný uhol. To môže ovplyvniť to, ako dobre sa skrutka zapadá do závitového otvoru alebo matice, aj keď sa zdá, že sa veľkosti zhodujú po konverzii.
Poďme najskôr hovoriť o premene priemeru. Ak chcete previesť z palcov na milimetre, vynásobíte meranie palca o 25,4. Takže, ak máte cisársku skrutku s priemerom 1/4 palca, vypočítali by ste 1/4 * 25,4 = 6,35 mm. V skutočnom svete skrutiek však nemôžete vždy nájsť presný metrický ekvivalent. Možno budete musieť zvoliť najbližšiu dostupnú veľkosť. Napríklad neexistuje žiadna skrutka M6.35, takže by ste pravdepodobne išli so skrutkou M6 alebo M6.5, v závislosti od vašej aplikácie.
Pokiaľ ide o ihrisko, konverzia medzi metrickými a cisárskymi je trochu komplikovanejšia. V metrickom systéme sa tón meria v milimetroch, zatiaľ čo v cisárskom systéme je to počet vlákien na palec. Ak chcete previesť z vlákien na palec na ihrisko v milimetroch, použijete vzorec: tón (mm) = 25,4 / vlákna na palec. Napríklad, ak máte cisársku skrutku s 20 závitmi na palec, rozstup bude 25,4 / 20 = 1,27 mm. Nájdenie presnej metrickej zhody môže byť opäť ťažké a budete si musieť zvoliť najbližšiu možnosť.
Ďalšou vecou, ktorú treba zvážiť, je dĺžka skrutky. Prevod dĺžky od palcov do milimetrov je rovnako jednoduché ako vynásobenie 25,4. Ale rovnako ako s priemerom a tónom, možno nenájdete presnú zhodu v inom systéme. Budete sa musieť rozhodnúť, či pre váš projekt bude fungovať najbližšia dostupná veľkosť.
Teraz sa pozrime na niektoré z našich produktov a na to, ako sa môžu objaviť tieto problémy s konverziou. Vziať nášSkrutka tesnenia energie. Táto skrutka je navrhnutá pre konkrétnu aplikáciu a použitie nesprávnej veľkosti, či už v dôsledku chyby konverzie alebo nie, by mohlo viesť k problémom s utesnením merača energie. Ak ste zvyknutí na imperiálne veľkosti a potrebujete prejsť na metriku pre tento produkt, musíte byť s konverziou mimoriadne opatrní.

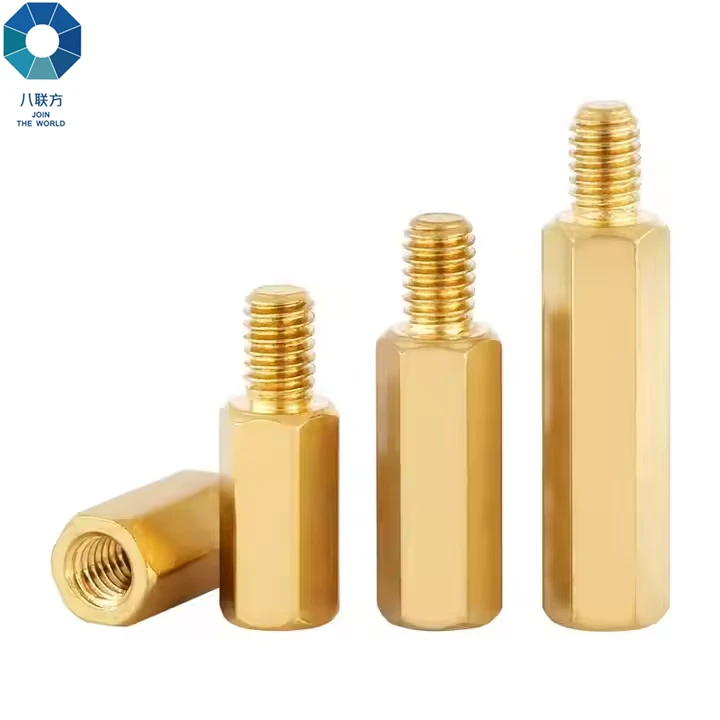

NášMosadzná hexováasová skrutkaje ďalší príklad. Tieto odstupné skrutky sa používajú na vytvorenie špecifickej vzdialenosti medzi dvoma komponentmi. Ak sa veľkosť konvertujete nesprávne, odstup nemusí byť správnou výškou, ktorá by mohla ovplyvniť celkovú funkčnosť zostavy.
A potom je tu našeSkrutka stroja na hlavu. Tieto skrutky sa bežne používajú v rôznych aplikáciách a správne získanie veľkosti je rozhodujúce. Či už sa prevádzate z metriky na cisársku alebo naopak, akékoľvek chyby v konverzii môžu viesť k zlému prispôsobeniu, čo by mohlo spôsobiť uvoľnenie skrutky alebo nedrží správne časti pohromade.
V niektorých prípadoch by mohlo byť lepšie vyhnúť sa konverzii. Ak pracujete na projekte, ktorý zahŕňa veľa skrutiek, je často ľahšie držať sa jedného systému. To znižuje šance na chyby a uľahčuje získavanie správnych častí. Ak však nemáte inú možnosť, ako previesť, nezabudnite sa zdvojnásobiť - pred dokončením projektu skontrolujte svoje výpočty a otestujte prispôsobenie skrutiek.
Ako dodávateľ skrutiek chápeme, že riešenie metrických a imperiálnych veľkostí skrutiek môže byť bolesť hlavy. Preto ponúkame širokú škálu skrutiek v metrických aj cisárskych veľkostiach. Môžeme vám tiež poskytnúť podrobné špecifikácie a rady o tom, ktorá skrutka je pre váš projekt najvhodnejšia. Či už ste nadšencami pre domácich majstrov, ktorí pracujú na domácom projekte alebo profesionálov vo výrobnom priemysle, máme skrutky, ktoré potrebujete.
Ak máte záujem o naše výrobky alebo máte akékoľvek otázky týkajúce sa veľkostí skrutiek, konverzií alebo čohokoľvek iného súvisiace s skrutkami, neváhajte sa osloviť. Sme tu, aby sme vám pomohli nájsť správne riešenia pre vaše potreby. Kontaktujte nás ešte dnes a začnite diskusiu o vašich požiadavkách na skrutku a poďme spolupracovať, aby sa váš projekt dostal na cestu.
Odkazy
- Príručka strojového zariadenia, 31. vydanie. Táto komplexná referenčná kniha poskytuje podrobné informácie o veľkostiach skrutky, profiloch vlákna a konverzných faktoroch medzi metrickými a cisárskymi systémami.
- Údaje o konštrukcii inžinierstva na upevňovacích prvkoch. Rôzne príručky a databázy inžinierskeho dizajnu, ktoré ponúkajú hĺbkové znalosti o rôznych typoch skrutiek a ich rozmerových štandardoch.
